固定式氣動球閥 產品概述

固定式氣動球閥適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了綜合考慮。固定式氣動球閥與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制。本閥中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。固定式氣動球閥采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。

固定式氣動球閥 產品特點

（1）固定式氣動球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
（2）固定式氣動球閥采用全通徑或縮徑設計，流通阻力小，便于管線清掃。
（3）固定式氣動球閥增加了預緊力彈簧，使得球閥具有自動泄壓功能。
（4）球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不需考慮介質的流向。
（5）具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
（6）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

固定式氣動球閥 主要技術參數及性能

氣動固定式球閥 執行器技術參數

固定式氣動球閥 主要零件材料

固定式氣動球閥 外形圖

固定式氣動球閥 (配AT執行器)	固定式氣動球閥 (配AW執行器)

固定式氣動球閥 安裝連接尺寸

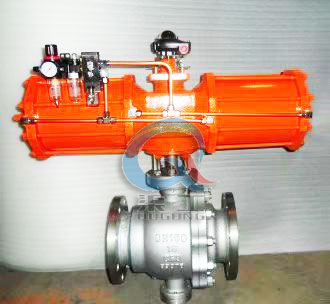

固定式氣動球閥 實物圖
